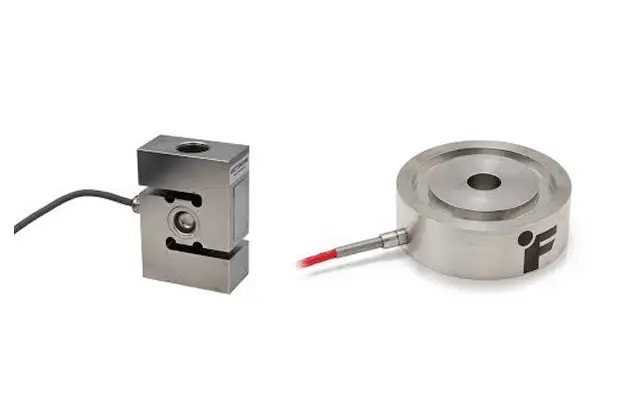

لودسل، حسگری دقیق و پرکاربرد است که با ویژگی‌هایی مانند دقت بالا، پایداری عملکرد و مقاومت در برابر فشار و ضربه، نقش کلیدی در سیستم‌های توزین ایفا می‌کند. این قطعه کوچک اما حیاتی، وظیفه تبدیل نیروی مکانیکی به سیگنال الکتریکی را بر عهده دارد.
شناخت صحیح لودسل و انتخاب درست آن، تاثیر مستقیمی بر دقت و کارایی سیستم‌های اندازه‌گیری وزن خواهد داشت. در ادامه به مطالب بیشتری خواهیم پرداخت.
انواع لودسل
لودسل یکی از مهم‌ترین تجهیزات اندازه‌گیری نیرو و وزن در صنایع مختلف است. این حسگرها با تبدیل نیروی مکانیکی به سیگنال الکتریکی، امکان پایش دقیق وزن، فشار یا بار وارد شده را فراهم می‌کنند. لودسل‌ها در اشکال و فناوری‌های گوناگونی طراحی می‌شوند تا متناسب با شرایط محیطی و نوع نیرو (کششی، فشاری، خمشی) عملکرد بهینه‌ای داشته باشند. در ادامه با انواع رایج لودسل آشنا می‌شویم:
- لودسل های تک نقطه ای (Single Point)
- لودسل های فشاری (Compressive)
- لودسل خمشی (Bending Beam)
- لودسل کششی (Tensile)
لودسل های تک نقطه ای ( Single Point )
در این طراحی، یک لودسل به صورت مجزا در زیر یک صفحه با ابعاد مشخص نصب می‌شود و نیروی وارده از طریق این صفحه به حسگر منتقل می‌گردد. این شیوه نصب به گونه‌ای است که توزیع وزن به صورت یکنواخت بر سطح لودسل انجام می‌شود. از این مدل معمولا در ترازوها و باسکولت‌هایی استفاده می‌شود که تنها به یک سنسور برای اندازه‌گیری وزن نیاز دارند.
باسکول جاده‌ای ابزاری حیاتی برای توزین وسایل نقلیه سنگین در صنایع مختلف از جمله حمل و نقل، معدن و کشاورزی است. دقت بالا، طول عمر مفید و خدمات پشتیبانی مناسب از جمله ویژگی‌های مهم در انتخاب این تجهیزات می‌باشد. برای خرید باسکول جاده ای با کیفیت و استاندارد، توزین گستر انتخابی مطمئن است.

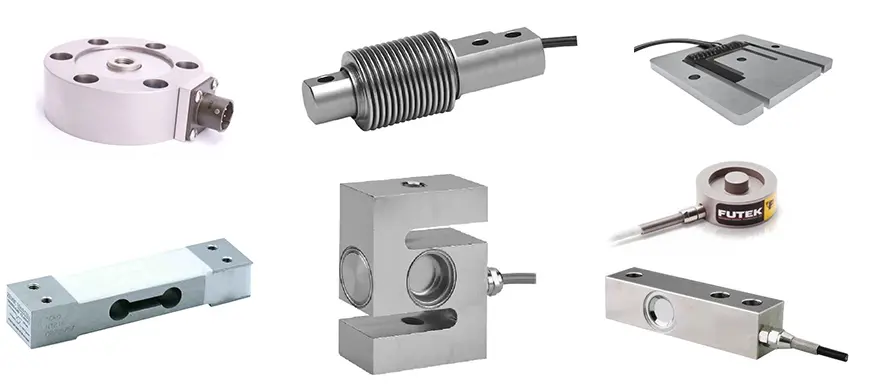

لودسل های فشاری ( Compressive )
در این نوع پیکربندی، نیروی وارد شده به صورت فشار مستقیم به یک یا چند لودسل منتقل می‌شود. سپس این نیرو بر اساس طراحی و آرایش مکانیکی سیستم توزین به سمت تکیه‌گاه یا نقاط اتکای سازه هدایت می‌گردد. نحوه توزیع و انتقال نیرو در این مدل به گونه‌ای است که تعادل سازه حفظ شده و دقت اندازه‌گیری وزن در شرایط مختلف تضمین می‌شود.
قیمت باسکول دست دوم جاده ای بسته به ظرفیت، نوع تجهیزات، سال ساخت و میزان کارکرد، متغیر بوده و معمولا در بازه‌ای بین چند ده تا چند صد میلیون تومان قرار دارد. وضعیت فنی دستگاه، سلامت لودسل‌ها و برند سازنده از عوامل موثر در تعیین قیمت نهایی هستند. برای خریدی مطمئن و مقرون‌به‌صرفه، توزین گستر انتخابی قابل اعتماد است.
لودسل خمشی ( Bending Beam )
این نوع لودسل‌ها برای توزین سازه‌های بزرگ و سنگین به کار می‌روند؛ جایی که دقت و پایداری اندازه‌گیری اهمیت بالایی دارد. به طور معمول در سازه‌هایی مانند مخازن صنعتی، چند لودسل در نقاط مشخص و به صورت متقارن نصب می‌شوند تا وزن کل به شکلی یکنواخت بین آن‌ها تقسیم شود. این نوع آرایش باعث کاهش خطای اندازه‌گیری و افزایش پایداری سیستم در برابر تغییرات ناگهانی بار یا شرایط محیطی می‌شود.
لودسل کششی ( Tensile )
در این نوع طراحی، لودسل به گونه‌ای قرار می‌گیرد که بار به صورت معلق به آن متصل شود؛ به طوری که وزن وارد شده باعث ایجاد نیروی کششی در حسگر می‌گردد. برخلاف مدل‌های فشاری، نیرو در جهت مخالف تکیه‌گاه اعمال می‌شود و سنسور تحت کشش قرار می‌گیرد. این شیوه معمولا در سیستم‌های توزین آویز یا جرثقیلی کاربرد دارد که نیاز به دقت بالا در اندازه‌گیری نیروهای کششی دارند.
نکات لازم برای نصب لودسل
نصب دقیق و اصولی لودسل، تضمین کننده عملکرد صحیح و طول عمر آن است. با رعایت نکات مهم هنگام نصب، می‌توان خطاهای اندازه‌گیری را کاهش داد و از آسیب‌های احتمالی جلوگیری کرد. در ادامه، نکات کلیدی برای نصب صحیح لودسل ارائه شده است.
آماده سازی سطح نصب
سطحی که لودسل روی آن نصب می‌شود باید کاملا صاف، تمیز و عاری از هر گونه گرد و غبار، زنگ زدگی یا ناخالصی باشد. هر گونه ناهمواری یا آلودگی می‌تواند باعث توزیع نامتوازن نیرو و کاهش دقت اندازه‌گیری شود و حتی عمر مفید سنسور را کاهش دهد.
جلوگیری از بارهای جانبی و غیر محوری
لودسل‌ها معمولا برای اندازه‌گیری نیروهای عمودی و محوری طراحی شده‌اند. وارد شدن نیروهای جانبی، کششی یا پیچشی می‌تواند به ساختار حسگر آسیب زده و دقت اندازه‌گیری را تحت تاثیر قرار دهد. بنابراین، سیستم نصب باید به گونه‌ای طراحی شود که تنها نیروهای محوری و عمودی به لودسل وارد شوند.
استفاده از پیچ و مهره با گشتاور استاندارد
پیچ‌ها و مهره‌های نصب باید مطابق با دستورالعمل سازنده و با گشتاور مشخص بسته شوند. بستن بیش از حد یا کمتر از حد پیچ‌ها می‌تواند باعث تغییر شکل مکانیکی لودسل، کاهش دقت یا حتی آسیب به آن شود. استفاده از ابزارهای دقیق جهت اندازه‌گیری گشتاور توصیه می‌شود.
محافظت در برابر شرایط محیطی
لودسل‌ها باید در برابر عوامل محیطی مانند رطوبت، گرد و غبار، دماهای شدید، مواد شیمیایی و خوردگی محافظت شوند. انتخاب لودسل‌هایی با درجه حفاظتی IP متناسب با شرایط نصب، استفاده از پوشش‌ها یا کاورها و همچنین نصب در محل‌های مناسب باعث افزایش عمر و عملکرد صحیح دستگاه می‌شود.
نصب کابل ها و اتصالات
کابل‌ها باید از منابع نویز الکتریکی، میدان‌های مغناطیسی و حرارت دور نگه داشته شوند. اتصالات باید به‌صورت مطمئن و عایق بندی شده باشند تا از نفوذ آب و گرد و غبار جلوگیری شود. استفاده از کابل‌های ضد تداخل و نصب صحیح کانکتورها، نویزهای ناخواسته را کاهش می‌دهد.
تراز و هم محور بودن
لودسل باید به صورت کاملا تراز و در راستای نیروی وارده نصب شود تا بار به طور یکنواخت توزیع گردد. نصب ناصحیح می‌تواند باعث ایجاد بارهای نامتعادل و خطا در اندازه‌گیری شود.
جلوگیری از ضربه و لرزش شدید
لودسل‌ها قطعات حساسی هستند که باید در برابر ضربات ناگهانی و لرزش‌های شدید محافظت شوند. نصب روی پایه‌های مناسب و استفاده از لرزه‌گیرها و نگهدارنده‌ها می‌تواند لرزش را کاهش داده و عملکرد لودسل را پایدار نگه دارد.
تنظیم و کالیبراسیون دقیق پس از نصب
پس از نصب، باید سیستم توزین با استفاده از تجهیزات کالیبراسیون استاندارد تنظیم شود تا خطاهای احتمالی حذف شده و دقت اندازه‌گیری تضمین گردد. کالیبراسیون دوره‌ای نیز برای حفظ دقت طولانی مدت ضروری است.
کلام پایانی
لودسل ابزاری دقیق برای اندازه‌گیری وزن و نیرو است که کاربرد گسترده‌ای در صنایع مختلف دارد. انتخاب صحیح، نصب اصولی و نگهداری مناسب این حسگرها، باعث افزایش دقت و طول عمر آن‌ها می‌شود. با رعایت نکات فنی و استانداردهای مربوطه، می‌توان از عملکرد پایدار و نتایج قابل اعتماد سیستم‌های توزین اطمینان حاصل کرد.
در صورت سوال در پایان صفحه سایت توزین گستر کامنت بگذارید تا کارشناسان به خوبی شما عزیزان را راهنمایی کنند.
